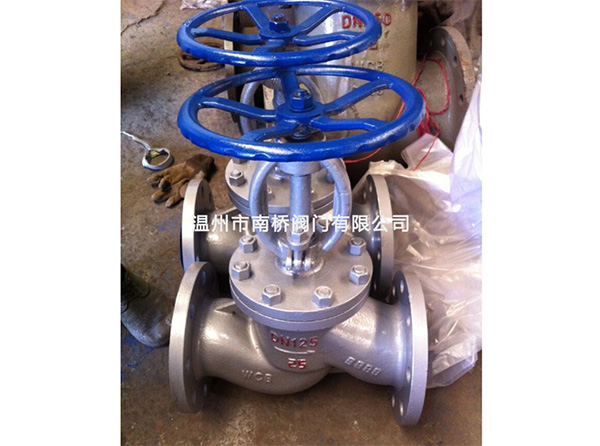

碳鋼截止閥J41B-16C

國標法蘭碳鋼截止閥 GB Stainless Steel Globe Valve
很榮幸為您介紹碳鋼截止閥，碳鋼截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式主要用途法蘭連接的截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路。下面是溫州市南橋閥門有限公司為您精選的國標截止閥系列碳鋼法蘭截止閥產品， J41H-16C,J41H-25C,J41H-40C,J41H-64C碳鋼法蘭截止閥擁有先進的閥座，南橋閥門聚多年截止閥制造經驗而設計，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。開關無誤
產品信息
國標法蘭截止閥主要特點： Chief Feature
1.流線型，明桿帶支架 1.Streamline outside screw and yoke
2.中法蘭螺栓連接 2.Bolted bonnet
3.活套連接閥瓣 3.Loose disc
4.升降閥桿與手輪 4.Rising stem and hand wheel
5.支架與閥蓋一體式 5.Yoke integral with bonnet
6.傘齒輪操作選配 6.Avail able with gear operator
7.標準法蘭連接 7.Flanged ends

碳鋼截止閥產品規范 Product Specification

產品規范	設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識	供貨規范
產品規范	GB/T12235	GB/T12221	JB/T79	JB/T9092	GB/T9131	GB/T12220	JB/T7928

碳鋼截止閥主要零部件材料Main Part Material


零件名稱	零部件材料
閥體/閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	Body/Bonnet
閥瓣	WCB	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Disk
閥桿	2Cr13	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Stem
填料	柔性石墨		聚四氟乙烯		Packing
墊片	18-8柔性石墨				Gasket
螺栓	35/35CrMo	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni9	Bolt
適用溫度	-29~425℃	-29~425℃	-40~200℃	-40~200℃	SuitableTemp
適用介質	水，油品，蒸汽	蒸汽，油品	硝酸類	醋酸類

碳鋼截止閥主要外形和連接尺寸Main External And Connection

主要外形和連接尺寸Main External And Connection Dimension單位Unit：mm

產品型號	公稱通徑DN	PN1.6MPa								WT（kg）
產品型號	公稱通徑DN	L	D	D1	D2	b	z-Фd	H	D0	J41	J941
J41H-16C	15	130	95	65	45	14	4-Ф14	218	120	4.8	5.2
J41Y-16C	20	150	105	75	55	14	4-Ф14	258	140	6.5	7.1
J41B-16C	25	160	115	85	65	14	4-Ф14	275	160	7.0	7.4
J41W-16P	32	180	135	100	78	15	4-Ф18	280	160	8.2	8.5
J41Y-16P	40	200	145	110	85	16	4-Ф18	330	200	11.0	12.5
J41Y-16R	50	230	160	125	100	16	4-Ф18	350	200	14.5	20
J41Y-16I	65	290	180	145	120	18	4-Ф18	380	240	21.5	25
J941H-16C	80	310	195	160	135	20	8-Ф18	400	240	27	35
J941Y-16C	100	350	215	180	155	20	8-Ф18	415	280	30	50
J941B-16C	125	400	245	210	185	22	8-Ф18	460	320	84	75
J941W-16P	150	480	280	240	210	24	8-Ф23	510	360	91	100
J941Y-16P	200	600	335	295	265	26	12-Ф23	710	360	148	210
J941Y-16R	250	730	405	355	320	30	12-Ф23	786	450	405	446
J941Y-16I	300	850	460	410	375	30	12-Ф23	925	500	610	648
